Технические характеристики Зимних садов и Фасадов.

Импосты и ригели.

Импосты и ригели образуют пространственную конструкцию. Остекление производится снаружи. Ширина прижимного профиля — 60 мм. Несущими элементами этой конструкции являются стальные профили шириной 50 мм и глубиной от 50 до 120 мм, В зависимости от статической нагрузки в стальные профили могут дополнительно устанавливаться металлические усилители с толщиной стенок 3 мм. Последовательный терморазрыв между внутренними и наружными профилями осуществляется за счет использования пластикового полого профиля, который выполняет функции стеклонесущего элемента конструкций. Наружный прижимной алюминиевый профиль закрепляется к пластмассовому винтовым соединением, выполненным из высококачественной стали. Технические характеристики Зимних садов и Фасадов.
Этот профиль поставляется в белом цвете либо в натуральном и может иметь различную глубину. Остекление производится с помощью уплотнителя из ЕРОМ. Устанавливаться могут стеклопакеты толщиной от 8 до 30 мм. Стальные несущие профили закрываются пластиковыми профилями, которые защелкиваются на стеклонесущий профиль.

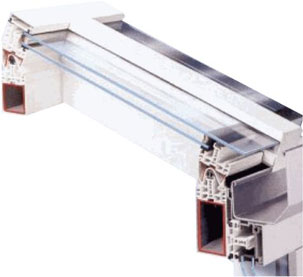

Соединения импоста и ригеля

В полую камеру стального профиля вставляется Т-образный элемент, который жестко соединяет импост и ригель. В паз стеклонесущего профиля вставляются усиленные стекловолоконные подкладки. Уплотнение угловых, Т-образных и крестообразных стыков осуществляется при помощи внешних силиконовых прокладок, что позволяет компенсировать температурную деформацию алюминиевых прижимных профилей. Стыки выступов импостов и ригелей соединяют пластмассовой манжетой. Вентиляция фальца и отвод проникающей дождевой воды осуществляется через свободное пространство фальца.

Технические характеристики Зимних садов и Фасадов.

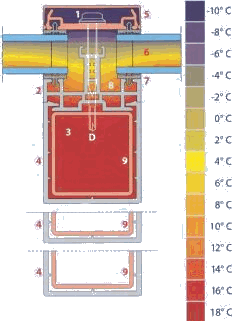

Преимущества профильной системы / Линия изотермы

  1. Фиксирующий зажимной винт из высококачественной стали с уплотнительной шайбой.
  2. Пластиковый профиль обеспечивает терморазрыв.
  3. Полая камера ригеля.
  4. Защелкивающиеся облицовочные ПВХ-профили.
  5. Алюминиевые кожух и прижим шириной 60 мм.
  6. Стеклопакет толщиной от 8 до 30 мм.
  7. Сухое остекление с помощью уплотнителей из ЕРОМ.
  8. Вентиляционный фальц.
  9. Импосты и ригели из стальных труб глубиной до 120 мм в зависимости от статической нагрузки.

Превосходные теплозащитные свойства обеспечивают прохождение 10-градусной линии изотермы внутри конструкции. Поэтому образование росы исключено.

Технические характеристики Зимних садов и Фасадов.

Конструкции зимних садов.

Вариант двускатной крыши, который здесь представлен, — это одна из многих возможностей, которые могут быть реализованы с помощью новой системы Фасадов и Зимних садов фирмы ТИССЕН. Представленное здесь решение выполнено из стабильных балок, характеристики которых определяются статической нагрузкой. Стропила в этой конструкции, как и в кровельном каркасе из обычных деревянных стропил опираются на коньковую и водосточную балки. Эта конструкция имеет преимущества в том, что в вертикальной части стены широкие пролеты позволяют устанавливать многостворчатые окна и двери. В несущие части импостов и ригелей, а также стропила и балки, как показано на рисунке фасадных конструкций, установлены стальные профили. Конструктивное решение терморазрыва превосходным образом отвечает требованиям, предъявляемым к Зимним садам. Для водостока предусмотрен специальный водосточный желоб из алюминия, который устанавливается и фиксируется на горизонтальной полке ригеля. Крышки водосточного желоба имеют отверстия во избежание скапливания воды в желобе. Водосточная труба может быть скрыта в угловом кожухе. Для обеспечения ската крыши имеется кровельный соединительный профиль, который обеспечивает угол наклона крыши от 5 до 45″. Наружные алюминиевые профили-кожуха хорошо защищены от внешних воздействий и показывают высокую устойчивость и функциональную надежность. Беспрепятственному отводу воды в желоб служит наклонное остекление крыши с применением выступа стекла. Для изготовления фронтонов крыши применяются стропильные оцинкованные соединители, которые составляют стыковочную систему и привинчиваются к стальным профилям. Стропила могут быть изготовлены длиной до 6 м.Технические характеристики Зимних садов и Фасадов.

Формирование фронтонов

Конструкции двускатной крыши могут изготавливаться как с несущими балками, так и с соединительными ригелями, расположенными между стропилами. Рассчитанные по статике стропильные соединители прикрепляются при монтаже к стальным трубам и передают нагрузку на балки. Стеклопакеты закрепляют широкими алюминиевыми прижимными профилями и кожухами с использованием уплотнителей из АРТК или ЕРОМ. Стеклопакеты устанавливаются в стеклонесущий пластиковый профиль, который выполняет функцию терморазрыва. Уплотнители также размещаются в профиле, на который защелкиваются облицовочные пластиковые кожуха несущих стальных труб.Технические характеристики Зимних садов и Фасадов.

Установка оконных и дверных рам

Окна и двери могут быть дополнительно вставлены в пролеты импостов и ригелей. В области предполагаемого пролета устанавливается пластмассовый оконный профиль со стеклопакетом. Оконные и дверные рамы уплотняются и соединяются со стальным армированием импоста. Если готовые окна и двери предоставляются уже на стадии монтажа импоста и ригеля, то можно установить раму внахлест и использовать на месте стеклопакета. На окнах для отвода дождевой воды нужно предусмотреть алюминиевый отлив.
